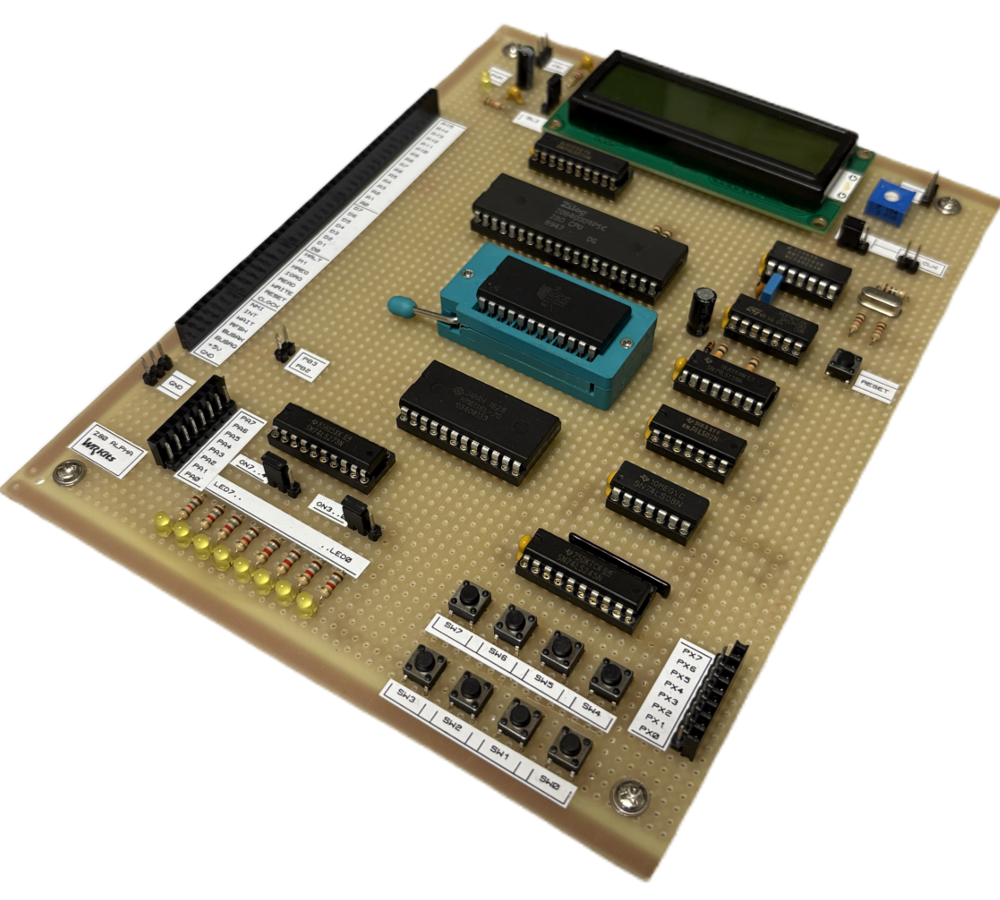

Z80 Alpha Computer (kit para montar)

O kit Z80 Alpha Computer consiste em um pacote contendo todos os componentes necessários para você montar um microcomputador com o lendário Z80 CPU! O kit acompanha uma pasta virtual, com manual de montagem, explicação detalhada do hardware e diversos projetos de exemplo para você implementar. Além disso você também receberá o software monitor para editá-lo como desejar, e a EEPROM já vai para você com o código original devidamente gravado.

ATENÇÃO: Kit para montar! Você recebe os componentes e manual de instruções e se encarrega de realizar a construção completa e testes. Esse processo é de inteira responsabilidade do cliente.

Requer conhecimento em soldagem e um conhecimento no mínimo intermediário em Eletrônica.

Quem desejar, poderá montar o circuito em breadboard.

Z80 Alpha Computer original WR Kits: para você ingressar no fabuloso mundo da retro computação!

Os fios 30AWG para as ligações do circuito podem ser adquiridos AQUI.

Assista ao vídeo de apresentação do projeto.

Itens inclusos no produto:

• 06 Resistor 10kΩ
• 01 Resistor 1,5kΩ
• 08 Resistor 1,8kΩ
• 02 Resistor 1kΩ
• 01 Resistor 1MΩ
• 01 Resistor 5,6kΩ
• 01 Resistor 22Ω
• 01 Resistor Pack 10kΩ
• 01 Trimpot 100kΩ
• 13 Capacitor 100nF
• 01 Capacitor 33µF
• 01 Capacitor 100µF
• 01 Capacitor 10nF
• 01 Capacitor 47pF
• 01 Cristal 4MHz
• 01 Display 16x2 (LCD com Backlight verde)
• 01 Diodo 1N4148
• 09 LED Amarelo 3mm
• 09 Chave Táctil NA
• 01 Z80 CPU Zilog
• 01 2816 (EEPROM 2kB com software monitor gravado: amon v1.0)
• 01 74LS138
• 01 CD4093
• 02 74HC273
• 01 74LS245
• 01 74LS02
• 01 74LS08
• 01 6116 (SRAM 2kB)
• 01 74HC04
• 04 Jumper Plástico
• 01 Soquete DIL 40 Torneado
• 01 Soquete DIL 24 Torneado
• 01 Soquete ZIF 24
• 03 Soquete DIL 20 Torneado
• 01 Soquete DIL 16 Torneado
• 04 Soquete DIL 14 Torneado
• 01 Barra de Pinos 1x40 MCI fêmea
• 01 Barra de Pinos 1x40 11,2mm 180° macho
• 01 Barra de Pinos 1x20 11,2mm 180° macho
• 02 Barra de Pinos 1x8 MCI fêmea
• 01 pasta virtual com manual e projetos exemplo (enviada por e-mail).

OBS.: A pasta virtual também contém o software monitor amon v1.0 em Assembly ricamente comentado, arquivo .hex, manual do Z80 CPU, diagrama esquemático em PDF (A3, alta resolução), Tasm Assembler v.3.0.1, DOSBox 0.74.

Itens NÃO inclusos:

• placa de circuito padrão universal;
• fios;
• solda;
• caixa para alojamento;
• fonte de alimentação;
• demais itens e ferramentas não mencionados na seção "itens inclusos no produto".
